產品概述

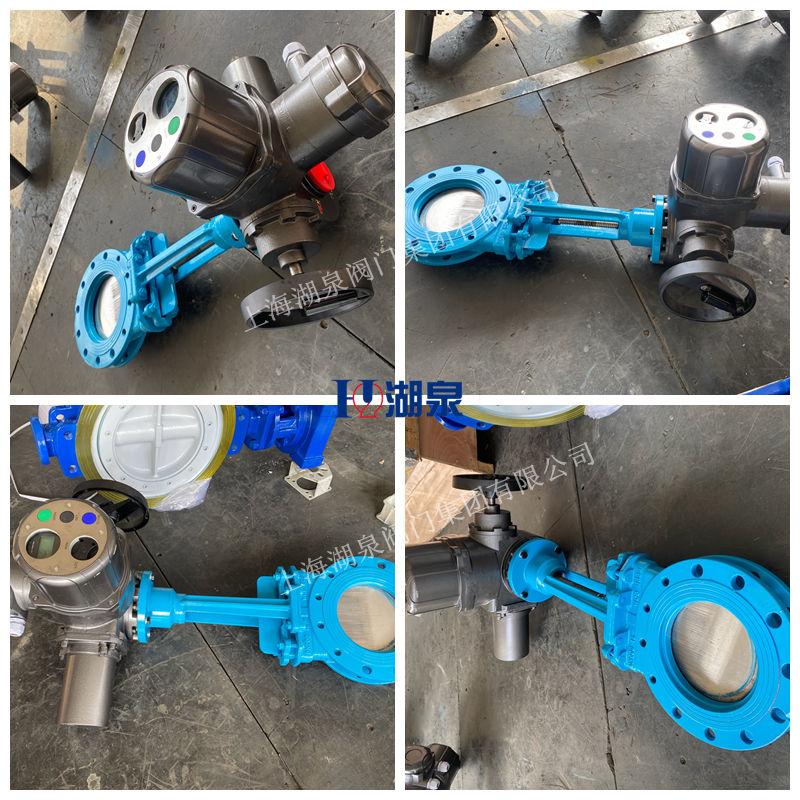

該閥門屬于對夾式或法蘭連接的平行單閘板閘閥，采用電動驅動方式，具備遠程控制與智能調節功能。型號中“PZ”代表排渣功能，“97”表示電動驅動，“3”為對夾式連接（若為“6”則為法蘭連接），“H”代表閥體材質為碳鋼（WCB），“X”或“F/Y”對應不銹鋼密封副或閥體材質，“10C”表示公稱壓力為PN10（1.0 MPa）‌。

核心特點與優勢

• ‌緊湊型設計‌：閥門結構長度超短，顯著節省安裝空間與材料，減輕了整個管路系統的重量與振動負荷‌。
• ‌優異的耐磨耐腐蝕性‌：閘板通常采用奧氏體不銹鋼（如304）或硬質合金制造，閥座密封面常結合硬質合金與聚四氟乙烯，有效抵抗介質沖刷與腐蝕，延長使用壽命并防止因閘板腐蝕導致的密封泄漏‌。
• ‌高效的排渣能力‌：采用全圓形通道設計，閘板底端加工成刀刃狀，配合上端的刮泥器（如聚四氟乙烯材質），可有效切斷并刮除纖維、顆粒等介質，防止堵塞，確保密封可靠‌。
• ‌智能化與高可靠性驅動‌：
  • 配備多回轉式電動裝置，驅動閘板作上下直線運動，實現快速、平穩的啟閉與精確的流量調節‌。
  • 電動裝置可選標準型（IP65）、防水型（IP67）或防爆型（Ex d IIB/C T4），滿足戶外、潮濕及易燃易爆環境的安全要求‌。
  • 設有手動操作機構，在供電中斷時可手動啟閉閥門，保障系統安全‌。
• ‌廣泛的適用性‌：通徑范圍覆蓋DN50至DN1400，工作溫度依據密封材料可從-30℃至+600℃，公稱壓力范圍通常為PN6至PN16（0.6-1.6 MPa）‌。

主要技術參數與性能

• ‌公稱壓力‌：PN10 (1.0 MPa)‌。
• ‌殼體試驗壓力‌：通常為1.5倍公稱壓力（1.5 MPa）‌。
• ‌密封試驗壓力‌：通常為1.1倍公稱壓力（1.1 MPa）‌。
• ‌適用介質‌：煙氣、粉塵、紙漿、污水、煤漿、灰渣水混合物等含固體顆粒或纖維的介質‌。
• ‌主要零部件材質‌：
  • 閥體/上蓋：碳鋼（WCB）或不銹鋼（如304、ZG1Cr18Ni9Ti）‌。
  • 閥板：不銹鋼（如2Cr13、1Cr18Ni9Ti、304）‌。
  • 閥桿：不銹鋼（如2Cr13、1Cr18Ni9Ti、304）‌。
  • 密封面：硬質合金與聚四氟乙烯組合‌。
  • 填料：V型聚四氟乙烯或柔性石墨環‌。
• ‌連接標準‌：法蘭連接尺寸符合GB/T9113、ANSI B16.5等標準‌。
• ‌設計制造標準‌：遵循JB/T8691、GB/T15188.2（結構長度）、GB/T13927（試驗）等國家標準‌。

典型應用領域

該閥門特別適用于以下行業與工況：

• ‌煤炭與礦山‌：煤礦選煤、洗煤、排矸、排渣管道的通斷與流量調節，需選用具備煤安證的防爆型產品‌。
• ‌造紙與紙漿工業‌：管道上的調節與節流，處理含纖維的漿料‌。
• ‌環保與市政‌：工業污水處理、城市污水處理廠中的泥漿與渣水處理‌。
• ‌化工與電力‌：飛灰處理、散狀物料輸送、煙氣排放系統‌。
• ‌食品飲料及其他‌：適用于工作條件苛刻的介質輸送場合‌。
