產品名稱：d941x-16 dn150快開式電動蝶閥[ 2021-10-15 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、d941x-16 dn150快開式電動蝶閥產品介紹

上海湖泉閥門集團有限公司d941x-16 dn150快開式電動蝶閥控制方式：開關型、調節型【反饋信號】：開關型有源燈指示、開關型帶無源觸點信號反饋、開關型帶電位計電阻反饋、開關型帶4-20mA信號反饋比例調節型帶4-20mA信號【開關時間】：15S、30S、60S【防護等級】：IP65【手動操作】：在電源故障時可手動操作【電源電壓】：AC220V/24V 50/60HZ DC24V/12V，快開式電動蝶閥有普通型、帶電位計型、無源型、智能型、快關慢關、指示器顯示等應有盡有。動力損耗率低，可大量節約成本。電動快開蝶閥技術，電子部分采用進口原件，機械部分加工精細，帶有多重保護裝置以免操作不當或過載造成損壞，手電動裝置可隨時手動控制，緊湊的結構優化設計消除了工作噪音大的不足。

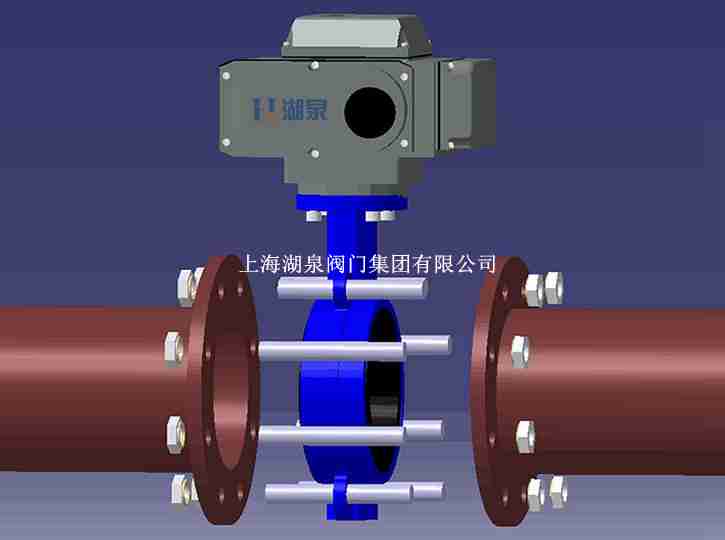

d941x-16 dn150快開式電動蝶閥

二、d941x-16 dn150快開式電動蝶閥產品特點

HQ系列電動快速開關蝶閥（快開、快關電動蝶閥）
產品廣泛應用于各種快速開關、切斷工藝管路。其優越的產品特性和性價比遠超過同類電磁閥產品。
開關時間短，4秒即可完成開關動作。
允許壓差大。具有自潔功能，有效保證管路的暢通。
密封性能好。壽命長，采用電動快開執行機構（執行器）驅動新技術：只在工作時才使用電能。閑置時零功耗。符合環保設計要求。
適應性廣泛。各種連接方式備選（法蘭、對夾式等）直通式結構簡單可靠，免維護設計。
優越的工藝性能，使得產品廣泛應用于各種工業領域。如：工業鍋爐、給水、管道介質切斷、管道輸送等。
小巧輕便，容易拆裝及維修，并可任意位置上安裝,結構簡單，緊湊90°運轉啟閉迅速,操作扭矩小，省力輕巧,達到完全密封，氣體試驗泄漏為零,選擇不同零總件材質，可適用多種介質,流量特性趨于直線，調節性能好,啟閉試驗次數多達上萬次，壽命長,凡使用閘閥、截止閥、旋塞、膠管閥及隔膜閥的管路上，特別在高層建筑消防系統及需要顯示閥門開關狀態的管線系統上，均可用該閥替換。

三、d941x-16 dn150快開式電動蝶閥產品主要零部件材料

零件名稱	材料
閥體	鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
蝶板	鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
密封圈	與閥體相同
閥桿	碳鋼、 2Crl3、不銹鋼、鉻鎳鉬鈦鋼
填料	柔性石墨

四、d941x-16 dn150快開式電動蝶閥產品主要規格尺寸

公稱通徑DN	L	H	H1	A1	B1	D1	Z-d	D1	Z-d
50	43	112	350	180	200	125	4-18	125	4-18
65	46	115	370	180	200	145	4-18	145	8-18
80	49	120	380	180	200	160	8-18	160	8-18
100	56	138	420	180	200	180	8-18	190	8-22
125	64	164	460	180	200	210	8-18	220	8-26
150	70	175	555	270	280	240	8-22	250	8-26
200	71	208	605	270	280	295	12-22	310	12-26
250	76	243	680	270	280	335	12-26	370	12-30
300	83	283	825	380	420	410	12-26	430	16-30
350	92	310	900	380	420	470	16-26	490	16-33
400	102	340	980	450	470	525	16-30	550	16-36
450	114	380	1030	480	490	585	20-30	600	20-36
500	127	410	1105	480	490	650	20-33	660	20-36
600	154	470	1310	480	490	770	20-36	770	20-39
700	165	550	1435	640	660	840	24-36	875	24-42
800	190	640	1605	640	660	950	24-39	990	24-48
900	203	710	1745	750	860	1050	28-39	1090	28-48
1000	216	770	1885	850	900	1170	28-42	1210	28-56
1200	254	890	2105	850	900	1390	32-48	1420	32-56
