產品名稱：電動蝶閥D941X-10C DN300生產廠家[ 2022-08-23 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸

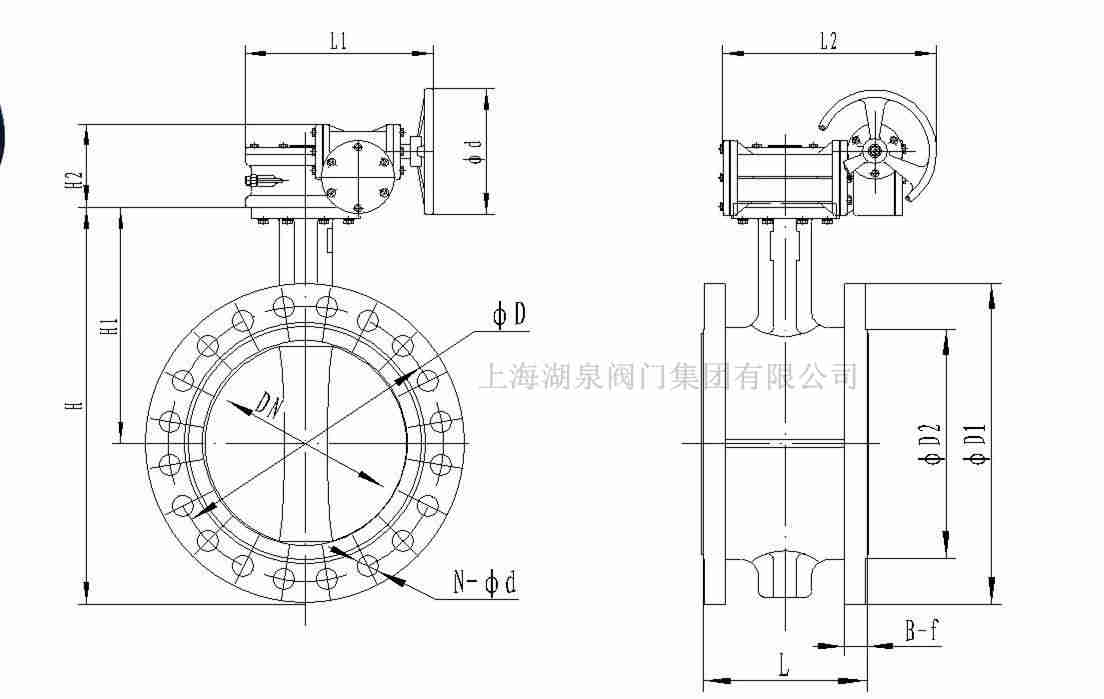

結構圖片

一、電動蝶閥D941X-10C DN300生產廠家產品介紹

上海湖泉閥門集團有限公司D941X-10C DN30電動法蘭軟密封蝶閥是采用一體化結構，接入220V或380V電源就可以控制運轉，也可加入控制模塊，輸入控制信號（4-20mADC或1-5VDC）進行調節控制。該電動蝶閥產品具有功能強，體積小，輕便宜人，性能可靠等優點，配套簡單元，流通能力大，對常溫、干凈介質，可選用閥板加軟密封（橡膠圈、四氟圈）來減少泄漏（可達0.01%），它可以應用于環保，輕工，石油，化工，造紙，電力等行業的工業過程自動控制系統中。

二、電動蝶閥D941X-10C DN300生產廠家產品主要零件的材質

零件名稱	材料
閥體	各種橡膠、聚四氟
蝶板	灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料
密封圈	球墨鑄鋼、鑄鋼、合金鋼、不銹鋼
閥桿	2Cr13、不銹鋼
填料	O型圈、柔性石墨

公稱通徑DN(mm)	L	1.0MPa					1.6MPa
公稱通徑DN(mm)	L	D	D1	H	H1	Z-①d	D	D1	Z-①d
50	108	165	125	202	77	4-18	165	125	4-18
65	112	185	145	213	93	4-18	185	145	4-18
80	114	200	160	221	100	8-18	200	160	8-18
100	127	220	180	234	113	8-18	220	180	8-18
125	140	250	210	253	123	8-18	250	210	8-18
150	140	285	241	269	193	8-22	285	240	8-22
200	152	340	295	316	172	8-22	340	295	12-22
250	165	395	350	358	202	12-22	405	355	12-26
300	178	445	400	384	218	12-22	460	410	12-26
350	190	505	460	439	253	16-22	520	470	16-26
400	216	565	515	500	300	16-26	580	525	16-30
450	222	615	565	528	328	20-26	640	585	20-30
500	229	370	620	552	352	20-26	710	650	20-33
600	267	780	725	669	397	20-30	840	770	20-36
700	292	895	840	745	498	24-30	910	840	24-36
800	318	1015	950	803	571	24-33	1025	950	24-39
