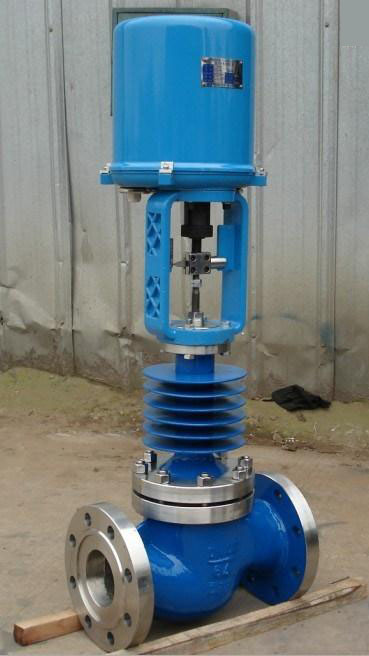

產品名稱：電子式電動直通單、雙座調節閥[ 2016-05-23 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、電子式電動直通單、雙座調節閥主要特點

ZYHP、ZYHN型電子式電動直通單、雙座調節閥配用3610L系列電子式直行程電動執行機構。該電動調節閥廣泛用于精確控制氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位保持在給定值。電子式電動直通單座調節閥和電子式電動直通雙座調節閥適用溫度范圍有-196℃-450℃范圍內多種檔次。泄漏量標準為Ⅱ級或IV級。流量特性為線性或等百分比。多種多樣的品種規格可供選擇。*本產品性能指標貫徹GB/T4213-92。
二、電子式電動直通單、雙座調節閥技術參數和性能指標

閥體、閥蓋WCB、HT200、ZG230-450、ZG1Cr18Ni9Ti、1Cr18Ni12Mo2Ti
閥芯ZG1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、司鈦萊合金堆焊
填料聚四氟乙烯、柔性石墨、不銹鋼波紋管
墊片橡膠石棉板、1Cr18Ni9Ti、石墨纏繞墊片
閥桿、推桿2Cr13、1Cr18Ni9Ti
襯套2Cr13
公稱壓力 PN(Mpa) 1.6、 4.0、 6.4
固有流量特性直線、等百分比
固有可調比 R 50：1
信號范圍 (DC) 0～10mA、 4～20mA、1～5V、 0～10V
電源電壓 220V、 50HZ
作用方式電開式、電關式
信號故障時閥狀態 全開、全關、保位
允許泄漏 (L/min) 10-3×閥額定流量

三、電子式電動直通單、雙座調節閥適用范圍

城建、化工、冶金、石油、制藥、食品、飲料、環保

四、電子式電動直通單、雙座調節閥結構

電動直通單、雙座調節閥詳細技術參數

公稱通徑 DN(mm)		25	32	40	50	65	80	100	125	150	200	250	300	400
額定流量系數Kv	直線	12.1	19.4	30.3	48.3	75.9	121	193.6	302.5	484	759	1210	1936	2920
	等百分比	11	17.6	27.5	44	69.3	110	176	275	440	693	1100	1760	2700
額定行程 L(mm)		16		25		40			60			100
公稱壓力 PN(Mpa)		1.6、 4.0、 6.4
固有流量特性		直線、等百分比
固有可調比 R		50：1
信號范圍 (DC)		0～10mA、 4～20mA、1～5V、 0～10V
電源電壓		220V、 50HZ
作用方式		電開式、電關式
信號故障時閥狀態		全開、全關、保位
允許泄漏 (L/min)		10-3×閥額定流量
工作溫度t (℃)	常溫型	-20～200、 -40～250、 -60～250
	散熱型	-40～450、 -60～450
	高溫型	450～650
	低溫型	-60～100、 -100～-200、 -200～-250

五、電子式電動直通單、雙座調節閥外形尺寸

公稱通徑DN		20	25	32	40	50	65	80	100	125	150	200	250	300
法蘭距離（L）	PN16	180	185	200	220	250	275	305	350	410	450	550	670	770
	PN40	185	190	210	230	255	285	310	355	425	460	560	690	795
	PN64	190	200	220	240	265	295	320	370	400	475	570	752	819
標準閥蓋 H1	單座	625	660	672	817	847	1127	1143	1151	1279	1304	1369	1682	1823
標準閥蓋 H1	雙座		670	676	837	847	1147	1177	1201	1329	1354	1429	1802	1923
中溫型閥蓋H1	單座	825	860	892	1017	1047	1377	1393	1401	1599	1624	1689	2032	2171
中溫型閥蓋H1	雙座		870	876	1037	1047	1397	1427	1451	1649	1674	1749	2152	2273
H2	單座	91	112	118	129	144	173	191	195	243	251	290	380	436
H2	雙座		117	120	139	144	188	208	220	268	278	320	441	465
H3		87			90
ФD		225					257				310
法蘭標 準		GB：1.6、2.5、4.0、6.4Mpa ANSI：150、300、600Lb JIS：10K、20K、30K
