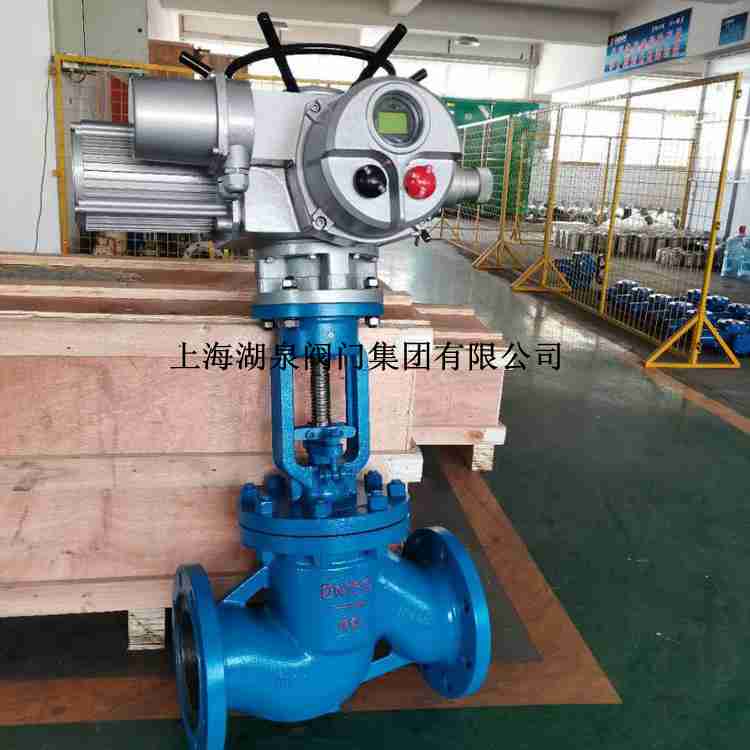

一、j941h-40電動截止閥廠家產品介紹

上海湖泉閥門集團有限公司j941h-40電動截止閥廠家可以安裝在管道的任何位置上，介質從下往上。該電動截止閥產品設計制造按標準GB12235，結構合理,密封可靠,性能優良,造型美觀。合金鋼截止閥適用于的蒸汽、油品管道上，不銹鋼截止閥適用于各類腐性介質的管道上，有良好的防腐性的足夠的強度。截智能一體化電動截止閥高壓截止閥止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。在該電動截止閥中，閥瓣和閥座通常是基于柱塞原理設計的。閥瓣磨光成柱塞與閥桿相連接，密封是由套在柱塞上的兩個彈性密封圈實現的。兩個彈性密封圈用一個套環隔開，并通過由閥蓋螺母施加在閥蓋上的載荷把柱塞周?chē)拿芊馊豪巍椥悦芊馊δ軌蚋鼡Q，可以采用各種各樣的材料制成，該閥門主要用于"開"或者"關"，但是備有特制形式的柱塞或特殊的套環，也可以用于調節流。

二、j941h-40電動截止閥廠家產品技術參數

根據通道方向
1、直通式截止閥;
2、直流式截止閥;
在直流式或Y形截止閥中，閥體的流道與主流道成一斜線，這樣流動狀態的破壞程度比常規截止閥要小，因而通過閥門的壓力損失也相應的小了。
3、角式截止閥;
在角式截止閥中，流體只需改變一次方向，以致于通過此閥門的壓力降比常規結構的截止閥小。
4、柱塞式截止閥;

公稱壓力 Pressure Class	試驗壓力Testpressure
公稱壓力 Pressure Class	殼體Shell	密封（水） Seat(water)	密封（氣） Seat(Air)	上密封（水） Back Seat (water)
4.0	6.0	4.4	0.6	4.4

公稱壓力4.0MPa
DN	L	D	D1	D2	D6	b	f2	f	Z-d	H	Weight
50(DZW10I)	230	160	125	100	88	20	4	3	4-18	645	61
65(DZW10I)	290	180	145	120	110	22	4	3	8-18	690	75
80(DZW20I)	310	195	160	135	121	22	4	3	8-18	715	84
100(DZW30)	350	230	190	160	150	24	4.5	3	8-23	770	101
125(DZW45)	400	270	220	188	176	28	4.5	3	8-25	782	207
150(DZW60)	480	300	250	218	204	30	4.5	3	8-25	875	226
200(DZW90I)	600	375	320	282	260	38	4.5	3	12-30	1160	339
