產品展示Products show

平板閘閥閥門首頁 > 產品展示 > 閘閥 > 平板閘閥 >

產品名稱：Z43F帶導流孔平板閘閥[ 2021-06-17 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、Z43F帶導流孔平板閘閥產品概述

上海湖泉閥門有限公司Z43F帶導流孔平板閘閥生產廠家，由本廠自主研發生產的電動閘閥，采用新型平衡浮動式密封結構，適用于壓力不大于40MPa，溫度不高于120℃的水、油品、天燃氣等管線上，作為控制介質的啟閉及調節裝置，該產品結構設計新穎、選材恰當、測試嚴格、操作輕便，具有較強防腐、耐磨、耐沖蝕性能，是石油工業界一種理想的新型裝備。適用于石油、天然氣、水、油品等管路上，用于截斷或接通管路中的介質。

二、Z43F帶導流孔平板閘閥產品特點

1、Z43F帶導流孔平板閘閥采用浮動閥座，雙向啟閉，密封可靠，啟閉靈活。
2、閘板下部開有導流孔，并給予精密導向，同時密封部均噴焊硬質合金，耐沖蝕。
3、閥體承載能力高，通道為直通式，全開時，與閘板導流孔相貫通和直管相似，流阻很小。閥桿采用復合填料，多重密封，使得密封可靠，摩擦力小。
4、由于采用雙重密封，所以可在不影響管道工作的情況下更換易損件。這是本廠產品優先于國內外同類產品的重要特征。開啟閥門時，逆時針旋轉手輪，閘板上移，導流孔與通道孔相貫通。隨著閘板的上升，貫通孔逐漸加大，至極限位置時，導流孔與通道孔相重合，此時全開。關閉閥門時，順時針轉動手輪，閘板下移至底部，由于介質壓強的作用，將進口端密封座推向閘板方向。形成較大的密封比壓，從而形成第1道密封。同時，將閘板壓向出口端密封座上，成為雙重密封。
5、Z43F帶導流孔平板閘閥閘板均有導向條給予精密導向，同時密封面均噴焊硬質合金，耐沖蝕。
6、關閉閥門時，順時針轉動手輪，閘板下移至底部，由于介質壓強的作用，將進口端密封座推向閘板方向，形成較大的密封比壓，從而形成第一道密封。同時，將閘板壓向出口端密封座上，成為雙重密封。
7、由于采用雙重密封，所以可在不影響管道工作的情況下更換易損件。這是本廠產品優先于國內外同類產品的重要特征。
8、開啟閘板時，逆時針旋轉手輪，閘板上移，導流孔與通道孔相貫通。隨著閘板的上升，貫通孔逐漸加大，至極限位置時，導流孔與通道孔相重合，此時全開。

三、Z43F帶導流孔平板閘閥主要零部件材料

零件名稱	零部件材料
零件名稱	JB/T7298		API 6D
閥門/閥蓋	WCB	WCB	A352-LCB	A351-CF8M
閘板	2Cr13+ENP	20CrMoV+STL	ANSI 410+ENP	ANSI 316+ENP
閥桿	2Cr13	2Cr13	A182-F6a	A182-F316S
閥座	25+PTFE	20CrMoV+STL	A105+PTFE	A182-F316+PTFE
填料	NBR/FPM	柔性石墨		聚四氟乙烯
墊片	18-8/柔性石墨
螺栓	35	35CrMo	A193-B7M	A193-B8
適用溫度	-29～250℃	-29～550℃	-46～250℃	-40～200℃
適用介質	水、油品	蒸汽、油品	丙烷、乙烯	硝酸類

四、Z43F帶導流孔平板閘閥主要尺寸

稱壓力（MPa）	公稱通徑（MPa）	尺寸（mm）
稱壓力（MPa）	公稱通徑（MPa）	L	H	D0	D1	D2	D	d	Z-φ	L0
16 22	25	210	345	25	50.8	101.5	150	29	4-26	200
	32	240	350	29	60.32	111.0	160	29	4-26	220
	40	260	380	36	68.28	124.0	180	32	4-29.5	280
	50	300	400	45	95.25	165.0	215	38.5	8-26	300
	65	320	440	58	107.95	190.5	245	41.5	8-29.5	350
	80	360	500	72	123.82	190.5	240	38.5	8-26	360
	100	450	540	90	149.22	235.0	290	44.5	8-32.5	400
	150	560	620	135	211.12	317.5	380	56	12-32.5	450

25 35	25	220	345	25	50.8	101.5	150	29	4-26	200
	32	250	350	29	60.32	111.0	160	29	4-26	220
	40	270	380	36	68.28	124.0	180	32	4-29.5	280
	50	310	400	45	95.25	165.0	215	38.5	8-26	300
	65	340	440	58	107.95	190.5	245	41.5	8-29.5	350
	80	380	500	72	136.25	203.0	265	48	8-32.5	360
	100	480	540	90	161.92	241.5	310	54	8-35.5	400
	150	580	620	135	211.12	317.5	395	83	12-39	450

稱通徑		結構長度L	H				H1
DN		結構長度L	手動	傘齒輪傳動	氣動	電動	H1
25	11/4	127
32	11/4	165	385				63
40	11/2	165	385				63
50	2	178	415				74
65	21/2	190	462				83
80	3	203	563				95
100	4	229	648				109
125	5	254	715				125
150	6	267	836		636	979	144
200	8	292	1034		796	1096	176
250	10	330	1230		960	1297	204
300	12	356	1405	1460	1118	1520	240
350	14	381	1607	1642	1305	1768	263
400	16	406	1775	1865	1425	1935	293
500	20	457	2176	2251	1724	2300	350
600	24	508	2564	2642	1995	2770	403
700	28	610	2950	3128	2293	3570	450
800	32	660	3335	3515	2675	3985	507
900	36	711	3720	3900	3060	4370	555
1000	40	811	4105	4290	3445	4755	610

上一篇：Z943WF無導流孔電動平板閘閥 / 下一篇：Z43F、Z543F、Z643F、Z943F帶導流孔平板閘閥

閥門資訊

閥門知識

閥門產品

: 電動閘閥DN100 PN64

: 電動閘閥z961y

: 電動軟密封蝶閥D971F

: 智能調節型電動執行器

: 電動雙偏心蝶閥

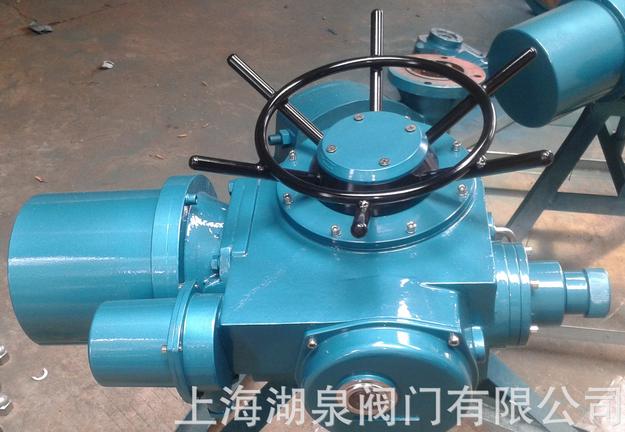

: DZW60-24電動裝置
