一、 產品概述

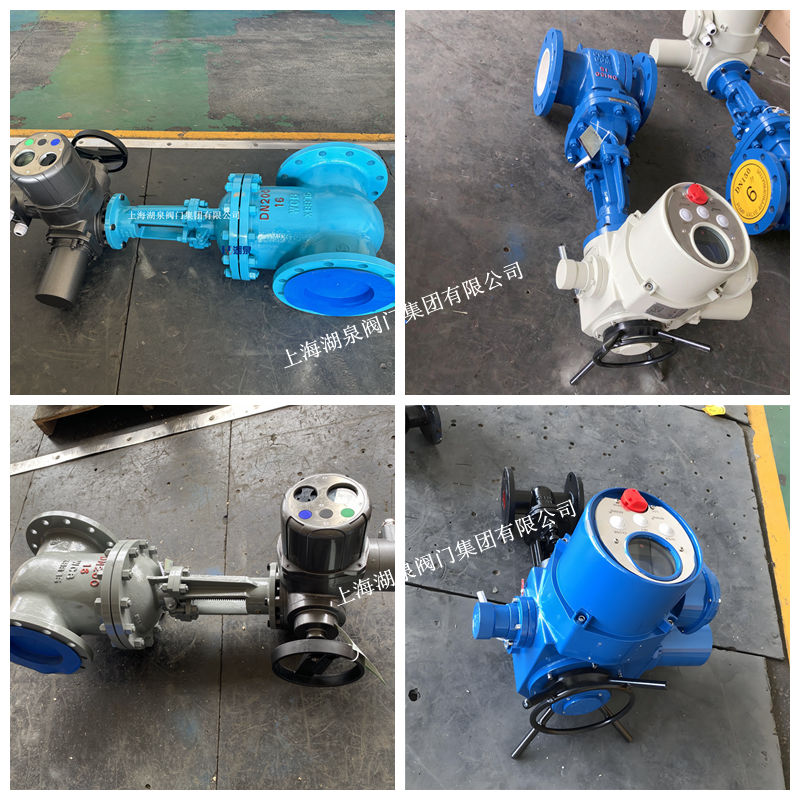

Z941H-16C DN300 智能一體化電動閘閥是一款專為工業自動化控制設計的高性能流體控制設備。該閥門由高性能電動執行機構與鑄鋼閘閥本體精密組裝而成，采用法蘭連接方式，公稱通徑為DN300，公稱壓力為PN1.6MPa（16公斤）。本產品核心優勢在于其“智能調節”功能，支持標準的 ‌4-20mA DC 模擬信號輸入輸出‌，能夠完美對接 PLC（可編程邏輯控制器）、DCS（分布式控制系統）及各類上位機監控系統。它不僅具備傳統閘閥全開/全關的截斷功能，更可通過智能定位器實現精確的開度調節與流量控制，廣泛應用于石油、化工、電力、冶金、水處理等行業的復雜管路系統中。

二、 主要技術參數

三、 核心功能與特點

1. 智能 PLC 控制與 4-20mA 反饋

• ‌精準調節‌：內置高精度智能控制模塊，接收 4-20mA 模擬信號指令，驅動電機帶動閘板進行線性或比例調節，實現對管道流量的精確控制。
• ‌實時反饋‌：閥門開度位置通過 4-20mA 信號實時反饋至 PLC 或中控室，操作人員可在遠程監控屏幕上直觀掌握閥門當前狀態（全開、全關或任意中間位置）。
• ‌無縫集成‌：支持與主流品牌 PLC（如西門子、三菱、歐姆龍等）及 SCADA 系統無縫對接，簡化布線，提高系統穩定性。

2. 卓越的密封性能與耐久性

• ‌硬密封結構‌：閘板與閥座密封面采用鈷基硬質合金（Stellite）等離子噴焊或堆焊工藝，硬度高、耐磨損、耐腐蝕、抗擦傷，確保在頻繁啟閉或高溫高壓工況下仍保持優異的氣密性和液密性。
• ‌楔式彈性閘板‌：采用楔式單閘板或雙閘板結構，利用介質壓力自動貼合閥座，雙向密封效果顯著，有效防止介質泄漏。
• ‌防腐蝕處理‌：閥桿經過調質及表面氮化處理，具有極強的抗腐蝕和抗擦傷能力；填料采用柔性石墨或 PTFE，耐高溫且自潤滑性好，杜絕外漏。

3. 高可靠性電動執行機構

• ‌智能保護‌：具備過力矩保護、過熱保護、缺相保護等功能。當遇到異常阻力時，自動切斷電源并報警，保護電機和機械傳動部件。
• ‌手/電動切換‌：配備手動-電動切換手柄，在斷電或調試期間可輕松切換至手動模式進行操作，確保生產連續性。
• ‌限位精確‌：采用高精度電位器或編碼器進行行程限位，重復定位精度高，避免開關不到位或過度擠壓損壞密封面。

4. 流體阻力小，適用范圍廣

• ‌直通流道‌：閘閥內部流道呈直線型，介質流動方向不改變，流體阻力極小，幾乎無壓力損失，特別適合大流量輸送場合。
• ‌雙向承壓‌：不受介質流向限制，安裝方向靈活，便于管道布局。

四、 應用領域

• ‌石油化工‌：原油輸送、成品油管道、化工原料加注與截斷。
• ‌電力行業‌：火力發電廠的水汽系統、冷卻水系統、燃油系統。
• ‌水處理‌：城市供水管網、污水處理廠、海水淡化工程。
• ‌冶金礦山‌：高爐煤氣、壓縮空氣、礦漿輸送管道。
• ‌制藥食品‌：對衛生要求較高的流體控制（需選用不銹鋼材質版本）。

五、 選型與安裝注意事項

• ‌信號匹配‌：確認控制系統輸出的 4-20mA 信號類型（有源/無源）與閥門執行器要求一致。
• ‌初始調試‌：首次通電前，務必將閥門手動置于中間位置（約 50% 開度），以防電機相序接反導致閥門損壞。
• ‌校準設置‌：通電后需進行零點（4mA）和滿量程（20mA）校準，確保反饋信號與實際開度一致。
• ‌環境要求‌：避免安裝在潮濕、強振動或有腐蝕性氣體的環境中，若環境惡劣，請選擇防爆型或高等級防護外殼。
• ‌定期維護‌：定期檢查電氣接線端子是否松動，潤滑傳動部位，清理閥桿灰塵，以延長使用壽命。
