電動閘閥閘板閥中的密封面，相對于氣體流路的垂直方向運動而實現氣流封止，其構造類似于水庫的閘門，故稱閘板閥(圖1)。由于密封面為平面，為承受大氣壓強，整體構造比較厚重，體積也比較大。閘板閥內部的滑動部分通過焊接波紋管實現超高真空中的直線驅動，密封多采用氟膠圈。而閘板閥本體的密封，考慮到高溫烘烤，使用金屬(In)絲密封。

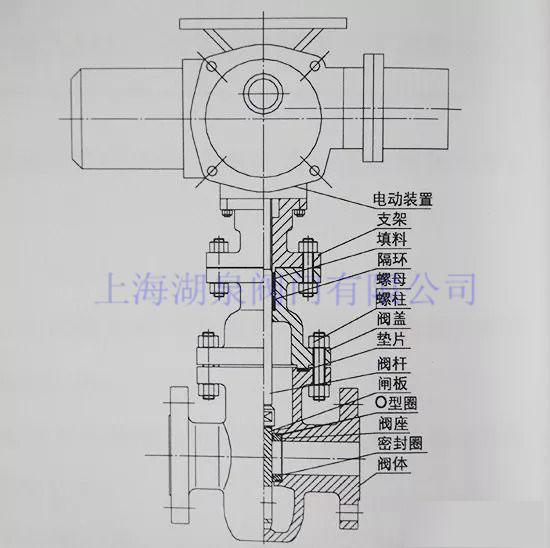

電動閘閥的結構圖原理圖

　　考慮到閘板閥兩側的壓強差，閘板閥的安裝有方向性，即密封面要朝向較高真空一側。正規(guī)的閘板閥，在較高真空面通常會做一個三角形標志。
真空腔體的連接，或者腔體和排氣泵(分子泵、離子泵)的連接，多使用閘板閥。
上海湖泉閥門有限公司電動閘閥工作原理：
電動閘閥關閉時:
電動閘閥密封面可以只依靠介質壓力來密封 , 即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分閘閥是采用強制密封的 , 即閥門關閉時，要依靠外力強行將閘板壓向閥座 , 以保證密封面的密封性。 　　
閘閥的閘板隨閥桿一起作直線運動的，叫升降桿閘閥 ( 亦叫明桿閘閥)。通常在升降桿上 有梯形螺紋，通過閥門頂端的螺母以及閥體上的導槽，將旋轉運動變?yōu)橹本€運動 , 也就是將操作轉矩變?yōu)椴僮魍屏Α?br /> 電動閘閥開啟時：
當電動閘閥閘板提升高度等于閥門通徑的1：1倍時，流體的通道完全暢通，但在運行時，此位置是無法監(jiān)視的。實際使用時，是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。
為考慮溫度變化出現鎖死現象，通常在開到頂點位置上，再倒回1/2－1圈，作為全開閘閥的位置。因此， 閥門的全開位置，按閘板的位置（即行程〉來確定。有的閘閥， 閥桿螺母設在閘板，手輪轉動帶動閥桿轉動， 而使閘板提升， 這種閥門叫做旋轉桿閘閥或叫暗桿閘閥。
