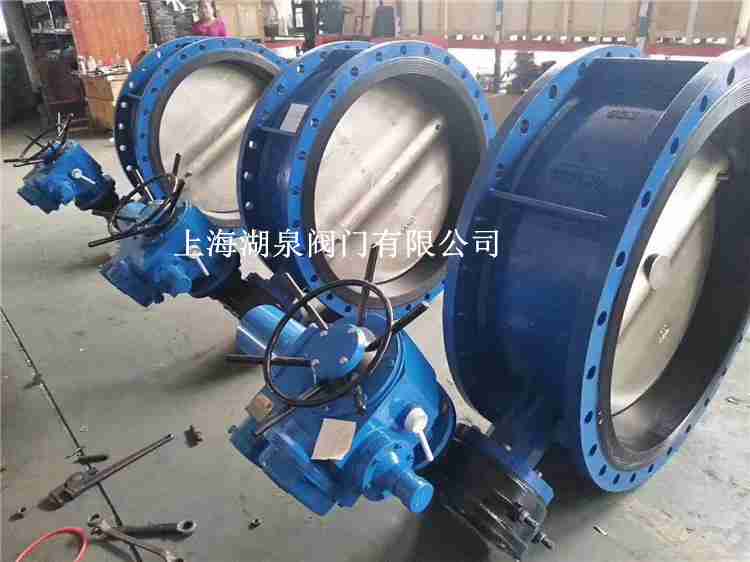

消防電動蝶閥工作原理大家知道嗎？是消防信號蝶閥的簡稱，屬于消防閥門的一種。其目的是保證日常生活中閥門始終處于開啟狀態，以防止人們誤操作而被關閉，從而在突發火災時影響消防的使用。所以需要設置信號閥！那消防蝶閥有什么用。它不僅適用于石油、化工、食品、醫藥、造紙、水電、船舶、給排水、冶煉、能源等系統管路上。也廣泛適用于高層建筑消防系統以及其它需要顯示閥門開關狀態的管線系統上。

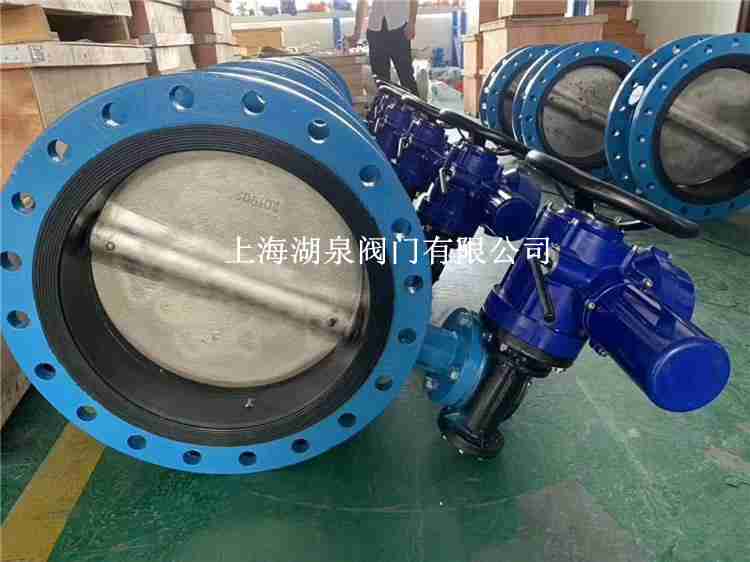

電動蝶閥工作原理：關閉件（閥瓣或蝶板）為圓盤，圍繞閥軸旋轉來達到開啟與關閉的一種閥。
                                   適用范圍：消防水泵出水管、吸水管；室內架空管道。
                                   補充說明：蝶閥的適用性與閘閥相似，部分條文對其要求有自鎖功能。

消防信號電動蝶閥工作原理：
　　1、信號蝶閥由蝸輪蝸桿傳動裝置驅動轉軸以及蝶板旋轉實現啟閉與控制流量。
　　2、旋轉蝸輪蝸桿傳動裝置手輪，使蝶板達到啟閉以及調節流量的目的，手輪順時針方向旋轉為閥門關閉。
　　3、蝸輪蝸桿傳動裝置箱體內設置微動開關有兩種形式：
　　a、在傳動裝置箱體內設有開向、關向兩個微動開關，依次在閥門全開與關閉時動作，接通控制室“閥開”“閥關”指示燈源，使之準確顯示閥門開關狀態。
        b、在傳動裝置箱體內設關向微動開關（蝶板全關位置為0°），當?shù)逵?°～40°位置時微動開關支作，輸出閥門關閉信號，40°～90°位置時另一對常閉可輸出閥門打開信號。可調整壓觸微動開關的凸輪，顯示蝶板所處的不同位置。

消防信號電動蝶閥起到什么作用？
1)信號閥應配備輸出“開”和“關”電信號的裝置。當信號閥入口壓力恒定在0.35兆帕?xí)r，當輸出“開”信號(閥打開)的觸點切換到輸出“關”信號(閥關閉)時，該切換點的流量應大于或等于全開流量的80%，該點后閥門將始終輸出。全開流量是當總體壓力恒定在0.35兆帕?xí)r，信號閥全開時測得的流量值
(2)信號閥應按標準進行過載能力試驗，其電氣元件不得過熱、燒傷、麻點和接觸粘結。
(3)信號閥應按標準進行耐壓試驗。在規定的試驗電壓下，所有運動部件和靜止部件(包括外殼)之間的耐壓應為60s和5s，不擊穿。
(4)信號閥應按標準進行絕緣電阻測試，下列部件之間的絕緣電阻應大于2ω。
(a)當觸電者斷開時，在同一水平的進線和出線之間；
(b)每個帶電部件和金屬支架(包括外殼)之間。
(5)信號閥應按標準進行接觸電阻測試，開關每對閉合觸點間的接觸電阻應小于0.01ω。

消防電動信號蝶閥安裝步驟
安裝于各類給排水管道中，尤其適用于雙向密封與閥體易銹蝕場合，用來控制介質的流量與通斷。該閥是管線優先選用的常規蝶閥，結構簡潔，流阻系數小，流量特性趨于直線，絕不會滯留雜物等。
1、上海湖泉消防信號電動蝶閥采用微動開關信號裝置，實現了在控制室直接觀察閘閥的開或是關狀態；
2、蝶板與閥桿的連接采用無銷釘結構，克服了有可能的內泄露點；
3、蝶板外圓采用球面造型，消防信號電動蝶閥提高了密封性能，延長了閥門的使用壽命；
4、消防信號電動蝶閥整體重量輕，安裝方便，蝸輪傳動，驅動扭矩小。
