配水閘閥說明書,技術參數：上海湖泉閥門集團有限公司PZI型配水閘閥是在PZ型的基礎上進行的改進設計,該型配水閘閥具有重量輕、結構簡單、操作方便、密封性能好等優點,可供礦山井下水泵房各吸水井配水之用。 技術參數: 型號 PZI-400 PZI-500 ...PZI型配水閘閥是在PZ型的基礎上進行設計,該型配水閘閥具有重量輕、結構簡單、操作方便、密封性能好等優點,可供礦山井下水泵房各吸水井配水之用。

我公司配水閘閥由操縱臺、連接桿、閥桿、閘閥、短管等部件組成。 2、PZ2型用小型電動機作為動力源替代人工操作,方便、快捷。 3、閘閥由閥體和閥瓣構成。 礦用配水閘閥67是直角式閘閥,可承受0.1Mpa的壓力。主要用于礦山井下各吸水井配水,也可用于選礦、水處理水池泄水。水中不含有腐蝕性的介質,水溫不大于80℃ 價...

湖泉【PZI配水閘閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供,如何選擇適用的PZI配水閘閥產品,使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門, 礦用配水閘閥包括閘閥閥體和閘板,閘板有兩個密封面,常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異,單閘板式就是單個閘板,雙閘板式就是有兩個閘...具有重量輕,結構簡單,操作方便,密封性能好等優點,可供礦山井下水泵房各吸水井配水之用. 一,型號說明:(例如) pz-i/pz 二, pz-i配水閘閥技術參數: 型號 pz-i-400 pz-i-500 pz-i...

配水閘閥技術參數：

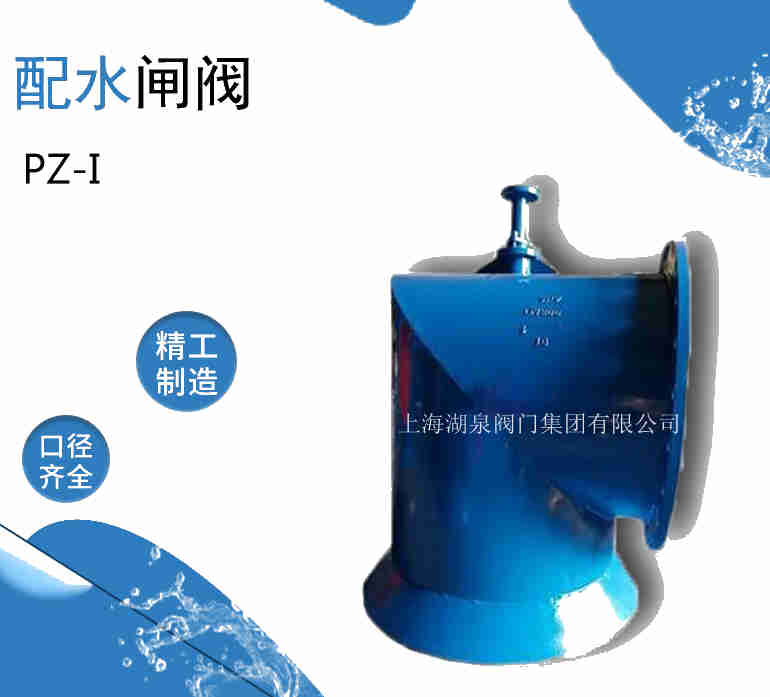

型號：PZ-I 手動操作；PZ-II電動操作
公稱通徑：200-3000mm
公稱壓力：0.1MPa
適用介質：污水,海水,清水
PZ-I型操縱臺由人工操作。手輪與螺母固定在一起,旋轉手輪,帶動絲杠升降。螺母下端裝有滾珠,以減少旋轉時的阻力。
PZ-II型用小型電動機作為動力源替代人工操作,可實現遠程控制,方便,快捷。

結構說明：
1、配水閘閥由操縱臺、連接桿、閥桿、閘閥、短管等部件組成。
2、PZ2型用小型電動機作為動力源替代人工操作，方便、快捷。
3、閘閥由閥體和閥瓣構成。
（1）閘體為焊接件，下部裝有一錐形密封環，與閥瓣共同構成密封部分。
（2）閥瓣由焊接件與橡膠墊構成，通過帶環螺釘組件與閥桿絞接，以保證閥的密封性能。
4、短管用于埋入配水井井壁，為焊接件。
5、連接桿的長度由配水井底板至泵房底板的高度差來確定。分為 5米 、4.5米 、4米、3.5米四種規格。用戶也可以按實際安裝高度確定連接桿的長度，按需定制。

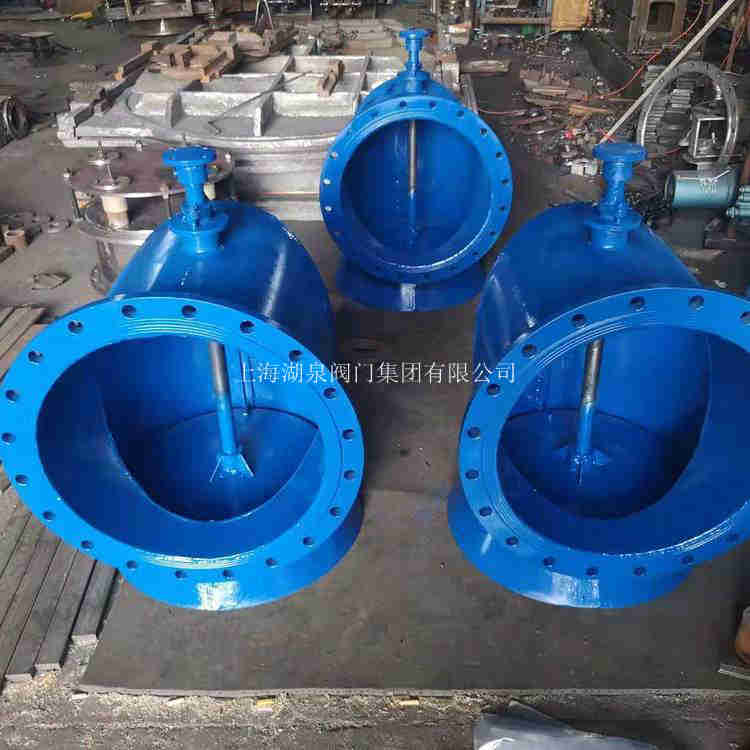

配水閘閥技術參數：

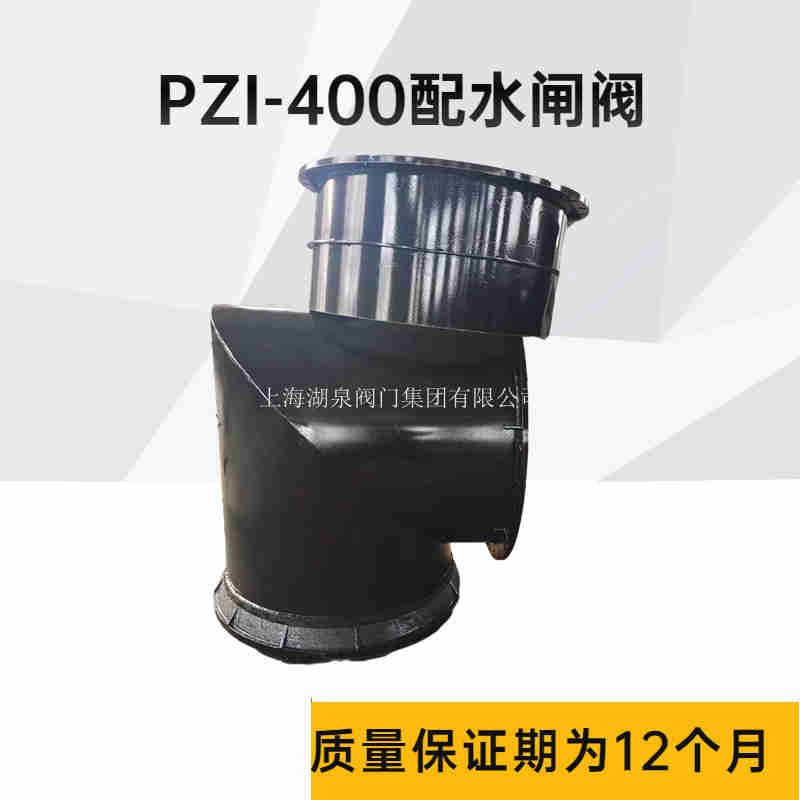

型 號		PZI-400	PZI-500	PZI-600	PZI-800	PZI-1000
公稱直徑（毫米）		400	500	600	800	1000
介 質		水
介質溫度		常 溫
操作行程（毫米）		216	216	290	290	314
壓力（公斤力/厘米2）	工作壓力	1
	試驗壓力	2.5
操縱方式		手動操作
制造工藝		鑄造/焊接
重量（公斤）	帶法蘭短管	370	450	637	851	1431
	不帶法蘭短管	289	345	494	656	1122
備注	PZ1-800、PZ1-1000、PZ1-1200為直角鋼板焊接鑄造組合形式

H			5000	4500	4000	3500
h	PZI	400	3765	3265	2765	2265
		500
	PZI	600	3497	2997	2497	1997
		800
	PZI	1000	3100	2600	2100	1600
	PZ1	1200	3040	2540	2040	1540

配水閘閥 外形連接尺寸：

通徑/DN	Dg	D	D1	D2	D3	D4	d	φ	H1	H2	h1	h2	h3	h4	a1	a2	b1	b2	C	C1	C2	n×d	2×d1	n×d2	u×d3
PZI-400	400	540	495	535	85	120	35	500	750	988	250	462	723	1250	300	300	400	400	410	190	70	419	215	417	1623
PZI-500	500	640	600	640	85	120	35	600	750	988	300	512	673	1250	300	300	400	400	470	230	70	419	215	417	1623
PZI-600	600	760	705	755	100	136	42	600	750	1065	350	602	968	1250	300	300	400	400	520	360	80	419	219	617	2025
PZI-800	800	960	920	975	100	135	42	600	750	1065	450	702	868	1250	300	300	400	400	625	360	80	419	219	617	2430
PZI-1000	1000	1160	1120	1175	115	160	50	700	900	1265	550	842	1119	1500	400	400	500	500	720	450	100	419	219	622	2830

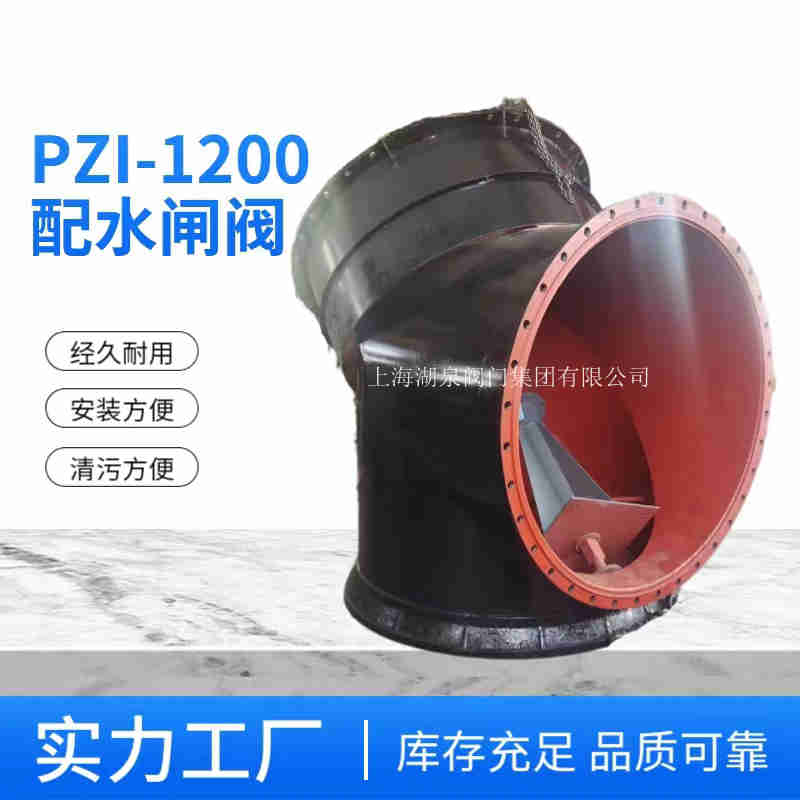

φ1200型技術參數：

型號	操縱臺							閘閥								短管		操作 行程	質量(Kg)
	B	B1	D2	d1	D1	H	H1	B2	B3	B4	B5	d2	D3	H2	H3	D	L1		帶短管	無短管
PZ2-1200	500	400	250	22	700	900	1296	780	652	40	120	23	1375	1080	1106	1200	650	396	1
